概述

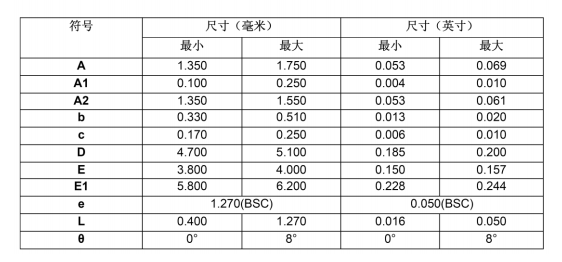

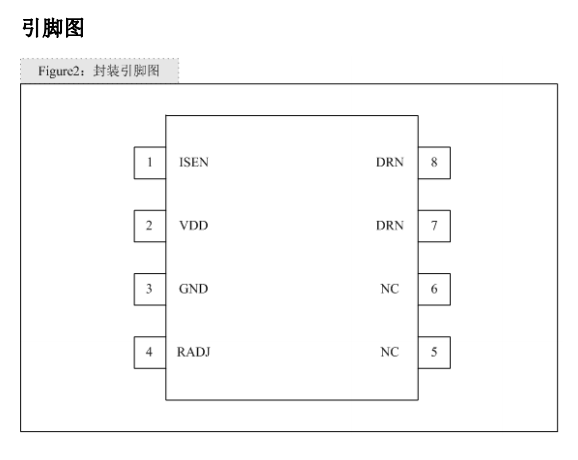

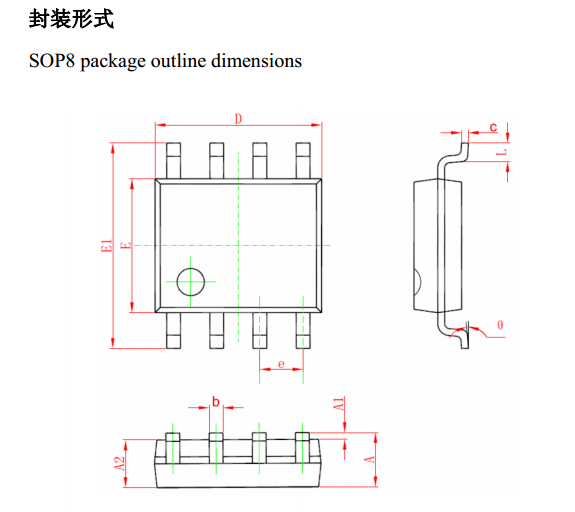

HA3022是一款高精度原边反馈的LED恒流驱动芯片,适用于85Vac~265Vac全范围输入电压、功率5W以下的反激式隔离LED恒流电源HA3022采用SOP-8封装

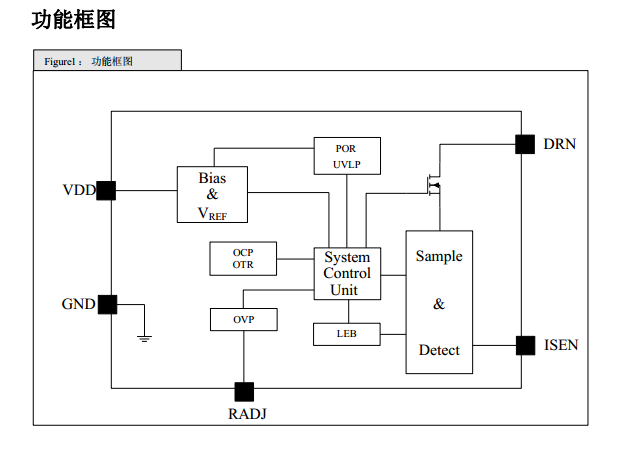

功能说明
HA3022 是一款专用于 LED 照明的恒流驱动芯片,芯片内部集成 650V 高压 MOSFET,工作在 DCM 模式,适合全电压范围工作,具有良好的线性调整率、负载调整率以及优异的恒流特性,只需很少的外围元器件就能实现,低成本高效率的 LED 恒流控制器
HA3022 采用了双绕组原边反馈技术,无需光耦及 TL431 反馈,也无需辅助绕组供电和检测,系统实现成本极低。
启动
HA3022 启动电流很低,当系统上电后,启动电阻对 VDD 电容进行充电,当 VDD 达到开启阈值时,电路即开始工作。HA3022 的启动电流低至 50μ A 左右,并且内部具有独特的供
电机制,因此无需辅助绕组供电
