蓝牙体脂秤智能化方案模组

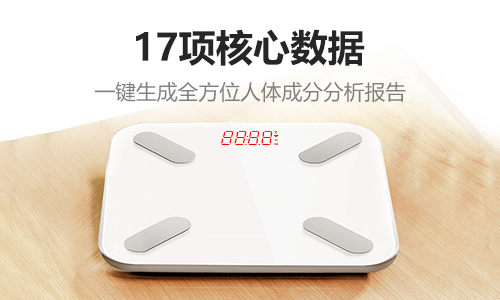

　　蓝牙体脂秤原理跟普通电子体重秤的原理差不多，都是利用压力传感器及芯片设计完成功能的实现。蓝牙电子秤的外形和地面有四个接触点，四个接触点那里都放着一种压力传感器，压力传感器将人体的重量转换成电信号，后经过芯片设计完成处理器AD采样，再经过换算便可以得到人体的体重。

蓝牙体脂秤测量体脂是通过电阻抗法测量出来的，它的具体原理是由电极片发出微弱电流，与人体形成一个闭环，通过肌肉易导电，脂肪不导电的原理，得到一个电阻抗数值，然后将电阻抗数值结合身高、体重等数据，计算出体脂率。
蓝牙体脂秤方案是以CSU18M91四电极测脂模块做方案开发实现功能的。

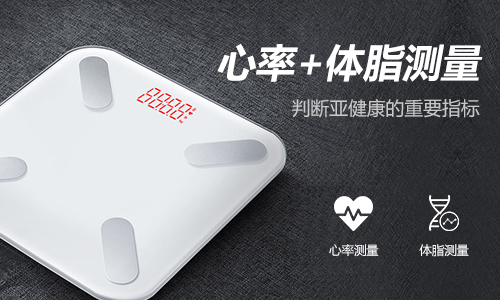

CSU18M91，该芯片是四电极交流人体阻抗测量（BIM)模块，并支持心率测量功能。心率测量功能提供心率值，配合APP SDK包可实现心率测量实时显示。内嵌人体生物阻抗测量（BIM）专用芯片，支持4电极阻抗测量，自带人体成份算法库，提供人体脂肪率、肌肉率、水份率、基础代谢率、内脏脂肪等级、蛋白质、骨盐量、身体年龄、身体得分等多项参数。芯片包含人体阻抗测量模块BIM、24bit Sigma-Delta ADC、8K×16位MTP程序存储器、128字节EEPROM和896字节数据存储器。

蓝牙体脂秤方案芯片CSU18M91的芯片特点：

31位双向I/O口，其中部分PT2.1~PT2.4、PT3*、PT4*复用作LCD/LED口

13个具有唤醒功能的输入口

2路UART，波特率最高支持115200bps

1路I2C从机，支持标准模式（100K bit/s)和快速模式（400K bit/s)

1路SPI，最高通信速率500KHz

1路蜂鸣器输出，电流能力6mA

支持4×24、6*22的LCD驱动或4*14 LED驱动

低电压比较功能（LVD)，可用做电源电压比较和外部电压比较

内置温度传感器

具有RTC功能，年、月、日、星期、小时、分、秒信息

应用场合

脂肪秤

心率脂肪秤
蓝牙体脂秤方案参数:

1、供电电源：4.5V

2、开机方式：上电开机，开机全显示2-3秒，归零。上称开机，上称开机后显示重量

3、称重单位：kg-lb-st:lb，默认kg

4、分度：0.1kg/0.2lb/0:1st:lb

5、最小显示：<5kg重量显示0.0

6、量程：180kg

7、超载：180kg+2kg，显示Err

8、负重量：显示0.0

9、关机时间：无重量变化，无按键操作，10秒左右关机

10、按键：UnitKey，短按单位转换

11、标定方式：

1.显示0.0时UnitKey键三短一长，进入内码；

2.待内码稳定后按一下UnitKey键，LCD闪烁50.0kg，此时放50KG砝码；

3.稳定后LCD闪烁100.0kg，放100KG砝码；

4.稳定后LCD闪烁150.0kg，放150KG砝码；

5.稳定后LCD显示PASS，表示标定成功。

12、脂肪称重：

1.上称称重，重量锁定后闪烁2次；

2.如果称端跟APP蓝牙有连接，显示蓝牙符号，跑o测电阻；如果称端跟APP蓝牙没有连接，则只显示重量；跑零显示：o--oo--ooo--oooo；

3.测电阻出错显示Err2 2秒钟后关机；

4.上传重量和电阻到APP，APP端显示脂肪等数据
