标准版LED人体秤模组规格书—西城微科sictech

l 产品特点



1、该模组实现了一个通用人体秤的功能，通过感知传感器上的重量，在 LED 面板体现出用户的体重



2、工作是压:DC4.5V~ DC 6V 或 3*AAA~4*AAA



3、工作电流: 称重 18ma(红灯)，全显 30MA



4、关机电流: 10UA

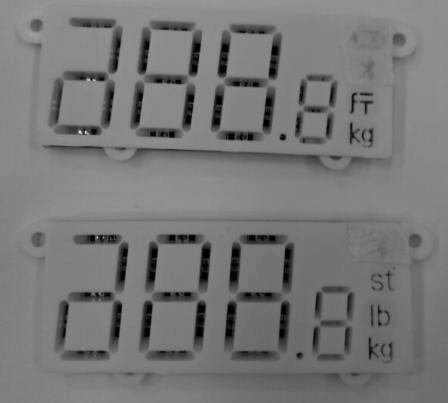

5、本产品为 LED 显示，分国际版与国内版两种。





l 主要性能



l 称重范围（可选）/分度值：



J1 悬空：150KG/0.1kg



J1 短接：180KG /0.1kg



l 上电默认单位可选：国际版：



J3 短接 J2 悬空：KG



J3 悬空 J2 短接：LB



J3 短接 J2 悬空：ST



国内版：



J3 短接 J2 悬空：KG



J3 悬空 J2 短接：斤



J3 短接 J2 悬空：斤



l 最小称重： 0.4 kg，3KG 以上锁定



l 重量在 0.4KG 至 3.0KG 区间锁定闪烁后，显示 C 并回零,零点不正常，请重新称重



l 重量开机： >3.5 kg



l 两种单位模式：（国际版三个单位：KG、LB、ST）、（国内版两个单位：KG、SJ）



l 三点标定：50、100、150kg。



l 电压显示：电池 3.6V 检测，显示“Lo”2 秒后自动关机。



l 超载显示：超载值：量程+3.0KG。



l 自动关机：无操作约 10 秒自动关机



l 不稳定关机时间：30S







l 使用说明



1) 测量



上电全显归零后，上秤即可秤重，重量稳定后闪烁 3 次驻留，此时为有效的体重值。下秤现上秤可重复称重；当锁定后在锁定值上加重 5KG 以上会解锁并重新称重。无任何操作 10S 后开机。



2) 标定.



1） 对未标定过的秤：



开机显示对应 0.0 时，对秤台进行加重，当 LED 屏上显示的值超过 80.0kg 时会自动进入内码，此时已经触发了标定，抬起砝码后，LED 显示“CAL”一秒后，LED 秤上显示 50.0KG，提示放上标准的50.0KG，
