国产芯片CS1270，汽车打气泵芯片方案开发

来源：　发布时间：2021-08-05

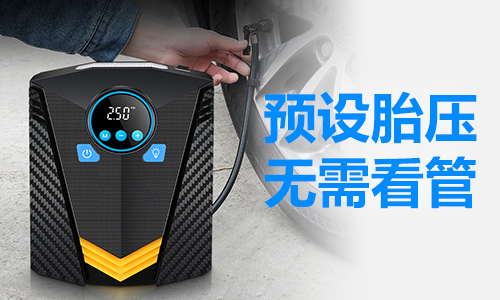

打气泵，是作为汽车轮胎或者气球类储气物品的充气设备。并且能够根据轮胎内的气压做自主判断是否要充气，相比传统的打气筒，电子打气泵充气速度更快，客户选择更倾向于电子打气筒，毕竟大热天的不会用传统的打气筒磨蹭个二十多分钟去打一个轮胎，而电子打气泵顶多几分钟就完成对轮胎的充气工作。

今天西城微就来分享下关于打气泵方案的功能设计及芯片参数。

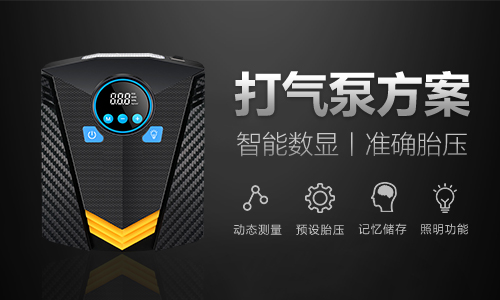

打气泵的功能参数设计：

显示方式：LED/LCD显示，测量和设置同屏显示。

单位：4个，循环切换顺序PSI、KPA、 Bar、 Kg/cm2

测量范围：

3.0 ~ 150.0PSI; 20 ~ 1030KPA

0.2 ~ 10.30Bar; 0.2 ~ 10.50Kg/cm2

设置范围：

3 ~ 120PSI; 20 ~ 825KPA

0.2 ~ 8.25Bar; 0.2 ~ 10.50 Kg/cm2

测量精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)。

控制精度：+1% F.S(+1.5PSI、+10KPA、+0.1Bar、 +0.1Kg/cm2)

测量分辨率：0.5PSI、5KPA、0.05Bar、 0.05Kg/cm2

设置分辨率：0.5PSI、5KPA、 0.05Bar、 0.05Kg/cm2

电机控制：MOS管、外接锁定开关(充讲关)

照明灯控制：12V限流，外接锁定开关

记忆功能：掉电不丢失单位和设置值

温度范围：芯片工作范围-10~ 60℃

温度补偿：软件温度补偿

充气显示：充气过程中显示胎内气压

充气补偿：充气到预设值后补偿0.2PSI

超量程：超过测量范围，显示Err

零点追踪：软件实时追踪

按键：3个(SET、+、-)轻触开关

充气泵功能特征：

高精度控制与测量

故障报警，自动断电保护

LCD/LED数码管数字显示

全自动控制和安全保护功能

智能气压感应开机,提高可靠性和寿命

三种压力单位任意切换: PSI, BAR, KPA

测量与控制精度高，受环境温度的影响小

采用高集成设计，LCD/LED 数码管数字显示

打气泵芯片CS1270的功能参数：

1-20kg可配置称重范围，可配置两端或三端标定，称重精度为1g

1路IIC模块通讯接口

1路SPI通讯接口，最高支持速率500KHz

1路UART模块通讯接口

VDD电压工作范围2.4V-3.6V

MCU工作电流--正常模式1.6mA
