忙碌的工作、频繁的应酬，在不断地掏空着我们的身体，你有多久没有关注过自己的健康了。来自灵魂的拷问：夏天来临，体重是否增加？身材是否开始走形？体检报告上需要注意的事项是否增多？好身材是每个人都想要的，不论男女都在控制体脂。针对上述痛点，智能体脂秤从健身馆火到了各家各户。除此以外，一些基础生理参数的测量也得到了关注，例如心率或脉率。
传统上，测量体脂率的方法较为复杂，所耗费时间及费用都相当不经济。这几年出现了较方便的生物电阻测量法（Bio-impedanceanalysis，简称BIA），可以在很短的时间内即可获得颇准确的测量值，适合在家庭中及医师在门诊使用。BIA测量法的主要原理乃是将身体简单分为导电的体液、肌肉等，以及不导电的脂肪组织，测量时由电极片发出极微小电流经过身体，若脂肪比率高，则所测得的生物电阻较大，反之亦然，BIA就是经由此种机转来做体脂率的测量。因此，BIA方法本质是测人体电阻。

从一定意义上来说，BIA法并不是建立在生物学和物理学的推理之上而直接对我们所感兴趣的生理量进行直接的测量，它是以统计学为基础的测量方法。除了高精度测量技术的领先程度，人体算法库样本数量和质量都极大的影响了体脂检测的精准性。

CSU18M91是体脂秤方案的新产品，它是一款支持4电极交流测脂、心率测量、高精度人体称重的SOC。芯片包含人体阻抗测量模块BIM、24bitSigma-DeltaADC、8K×16位MTP程序存储器、128字节EEPROM和896字节数据存储器。

一、称重

用户测量时，只需双脚裸脚站立在称重托盘的上方，其底部的压力传感器受到压力后，输出相应的电压信号，电压信号通过放大单元加以放大，然后再经AD转换单元传输给MCU微处理器，MCU微处理器根据压力传感器的信号变化计算出人体的重量。

二、测脂人体阻抗和心率

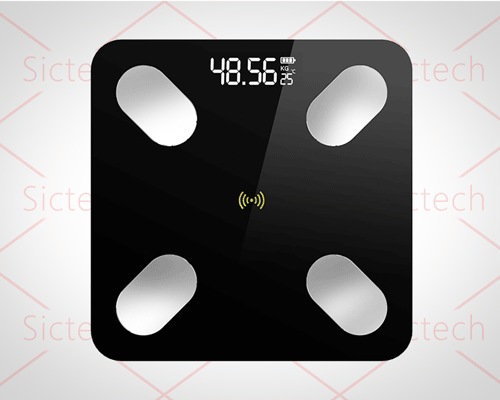

称重托盘上与脚底接触的部分设有四个金属电极片，阻抗测量电路便通过脚底接触的金属电极片测出人体电阻抗，然后MCU微处理器根据电阻抗数值结合人体相关数据（如年龄、身高、体重等），建立回归方程，从而综合分析出人体脂肪率、BMI（身体质量指数）、基础代谢、人体水分含量、肌肉和骨盐量、人体内脏脂肪量等多种数据。同时，当双脚站立在称重托盘上的金属电极片时，心脏跳动引起的血液流动导致阻抗微小变化，CSU18M91中升级版的模拟前端精确测量到两脚之间阻抗微小的动态变化，通过算法从阻抗变化提取心率，最后通过显示屏显示出来，有效的指导人的身体健康。

与心电法、光电法等心率测量方案相比，CSU18M91采用的阻抗法测量心率具有信噪比高、抗干扰能力强的优势。重要的是，用户只需按原有方式即可无感测量心率，使用体验更好，体脂秤产品ID无需改变，成本也随之降低，属芯海首创。

此外，CSU18M91同时支持LCD和LED显示，具有精细LED驱动电流控制特性。因为电流控制精准，客户可根据需要选择和调节显示方式，市场灵活性很强。

与其他普通的体脂秤方案不同，CSU18M91支持心率测量，两脚间心率测量富有科技感，用户获得的身体数据更加丰富。这意味着用户只需要裸脚上秤这一个动作就完成了从外形到内在的准确测量，真正的扩展了用户健康管理的维度，从而实现慢病预测。可以说这款体脂秤方案同时又兼顾心率秤方案。
